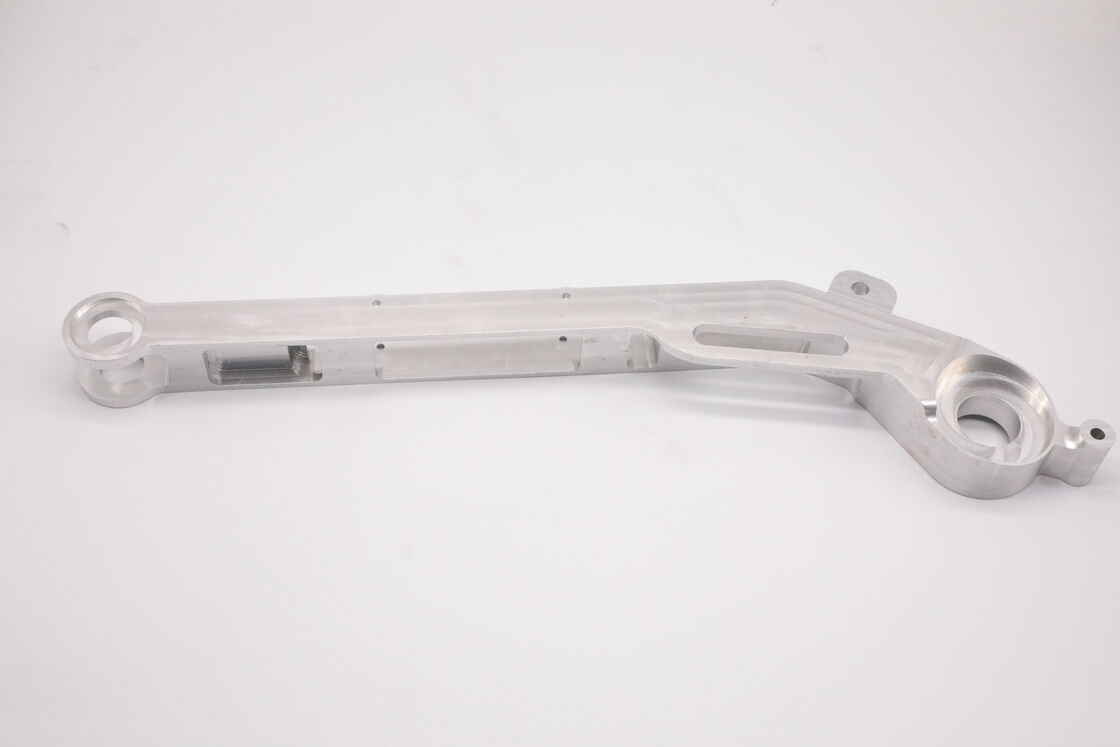

عصا اتصال ميكانيكية طويلة

1. التطبيق

تُستخدم هذه الوصلة الميكانيكية الطويلة من النوع المنحني مع رؤوس مفصلية محملة في كلا الطرفين بشكل أساسي في آليات التأرجح الأوتوماتيكية، وأذرع مشغلات الروبوتات، ووحدات النقل، وأذرع التأرجح لأدوات الاختبار، وروابط نقل معدات محاكاة الحركة. تُجهز مقاعد المحامل ذات القطر الكبير في كلا الطرفين بمحامل ودبابيس للمفصل الدوراني. تُستخدم فتحات تقليل الوزن والثقوب الصغيرة لتحديد المواقع على الشعاع لتركيب المستشعرات، ومحددات الحركة، والملحقات المساعدة. كجزء متحرك رئيسي للتأرجح الترددي ونقل عزم الدوران، فإنه يؤدي التأرجح الزاوي ونقل الدفع والسحب تحت أحمال دورية متناوبة، ويستخدم على نطاق واسع في خطوط الإنتاج الأوتوماتيكية وتجميعات الأدوات غير القياسية.

2. المواد والأداء

مادة القلب: سبائك الألومنيوم 6061-T6 الأداء الرئيسي:

• مقاومة الشد ≥310 ميجا باسكال، مقاومة الخضوع ≥276 ميجا باسكال. مقاومة جيدة للانحناء للشعاع الرئيسي، مقاومة للتشوه اللدن تحت الأحمال الدورية المتناوبة.
• كثافة 2.7 جم/سم³. هيكل خفيف الوزن بفتحات يقلل من القصور الذاتي المتحرك ويحسن الاستجابة الديناميكية للآلية.
• قابلية تشغيل ممتازة للمقاطع المنحنية الطويلة، والثقوب العميقة، والتجاويف المتدرجة.
• أداء جيد للتعب للتأرجح الترددي عالي التردد، متوافق مع RoHS و REACH.

3. طريقة المعالجة

مصنعة بواسطة طحن مركب CNC بخمسة محاور، مشكلة بشكل متكامل من سبيكة ألومنيوم صلبة بدون لحام.

• العمليات الأساسية: طحن محيط الشعاع الطويل، ثقب رؤوس محامل المفصل، طحن فتحات تقليل الوزن، حفر ثقوب تحديد المواقع والثقوب المغموسة، طحن التجويف الداخلي، تشكيل قسم الانتقال المنحني.
• العمليات المساعدة: شطف الحواف بالكامل، إزالة الزوائد والرقائق بشكل شامل من الثقوب والفتحات.
• تعويض الإعدادات المتعددة لتقليل تشوه الأجزاء الطويلة، وضمان التوازي والتناظرية لثقوب المفصل الطرفية المزدوجة لحركة تأرجح سلسة.

4. دقة التصنيع ومتطلبات الاستخدام

دقة التصنيع:

• التفاوت الأبعادي: ±0.015 مم
• التفاوت الهندسي: التوازي بين ثقوبي المفصل ≤0.02 مم، استدارة الثقب ≤0.015 مم، تفاوت موضع ثقب التركيب ≤0.02 مم
• خشونة السطح: Ra ≤1.6 ميكرومتر، تجويف داخلي أملس لتركيب المحمل والدبوس. متطلبات الاستخدام:
• درجة حرارة التشغيل: -20 درجة مئوية ~ +85 درجة مئوية، تتحمل الشد والضغط والصدمات المتناوبة من التأرجح الترددي.
• يجب أن تدور المحامل والدبابيس المثبتة في ثقوب المفصل بحرية دون تعليق؛ التحكم في عزم دوران تثبيت الدبوس لتجنب تشوه ضغط التجويف.
• الشعاع الرئيسي هو الجزء الأساسي الذي يتحمل الحمل؛ لا تفرط في التحميل عن طريق الانحناء القسري. ثقوب تحديد المواقع الصغيرة مخصصة فقط للتركيب المساعد ولا يمكنها تحمل أحمال ثقيلة.
• قم بتخزين الأجزاء المصنوعة من الألومنيوم الخام في بيئة جافة لمنع تغير اللون الناتج عن الأكسدة.

5. المعالجة الحرارية

معالجة حرارية بالحل والتقادم الاصطناعي (T6).

• الغرض: تخفيف إجهاد الطحن المتبقي للمكون ذي الحجم الكبير، ومنع انحناء وتدوير ذراع التأرجح، وتثبيت الدقة النسبية لموضع ثقوب المفصل، وتحسين مقاومة الانحناء ومقاومة التعب.

6. ما بعد المعالجة

تشطيب الألومنيوم المطحون الخام بدون أنودة.

• يتم الاحتفاظ بالملمس المعدني الأصلي لـ CNC. تظل خلوصات التجميع دقيقة بدون تأثير سمك الطلاء. يمكن تطبيق أنودة طبيعية / سوداء اختيارية حسب طلب العميل. حافظ على الأجزاء المصنوعة من الألومنيوم الخام مقاومة للرطوبة.

7. مراقبة الجودة

مراقبة الجودة الكاملة للعملية وفقًا لمعيار ISO9001:

• فحص الوارد: التحقق الطيفي للمواد مع شهادة مادة 6061-T6.
• فحص دوري أثناء العملية: مراقبة تشوه الانحناء للشغل الطويل، اختبار التوازي والاستدارة لثقوب المفصل، التحقق من أبعاد الفتحات.
• الفحص النهائي: قياس أبعادي كامل، فحص بصري للتشظي والزوائد؛ تقارير فحص قابلة للتتبع لكل دفعة.
• تنظيف ما قبل الشحن: إزالة رقائق الألومنيوم بالكامل من ثقوب المحامل، وثقوب تحديد المواقع، وفتحات تقليل الوزن لتلبية متطلبات تجميع آلية الحركة.
• التعبئة الصناعية: كل قطعة مغلفة بفيلم حماية PE، خاصة لتجويفات المحامل الداخلية والأسطح المتزايدة. فواصل رغوة EPE تفصل الأجزاء لتجنب الخدوش والانبعاجات. معبأة في صناديق كرتونية قوية مضادة للكهرباء الساكنة مدعومة بقطن لؤلؤي لمنع انحناء الذراع الطويلة أثناء النقل. صناديق خارجية من الكرتون المموج للتصدير تحمل علامة رقم الجزء ورقم الدفعة. تعبئة على منصات للطلبات الكبيرة للشحن البحري والبري لتجنب تشوه الضغط.
