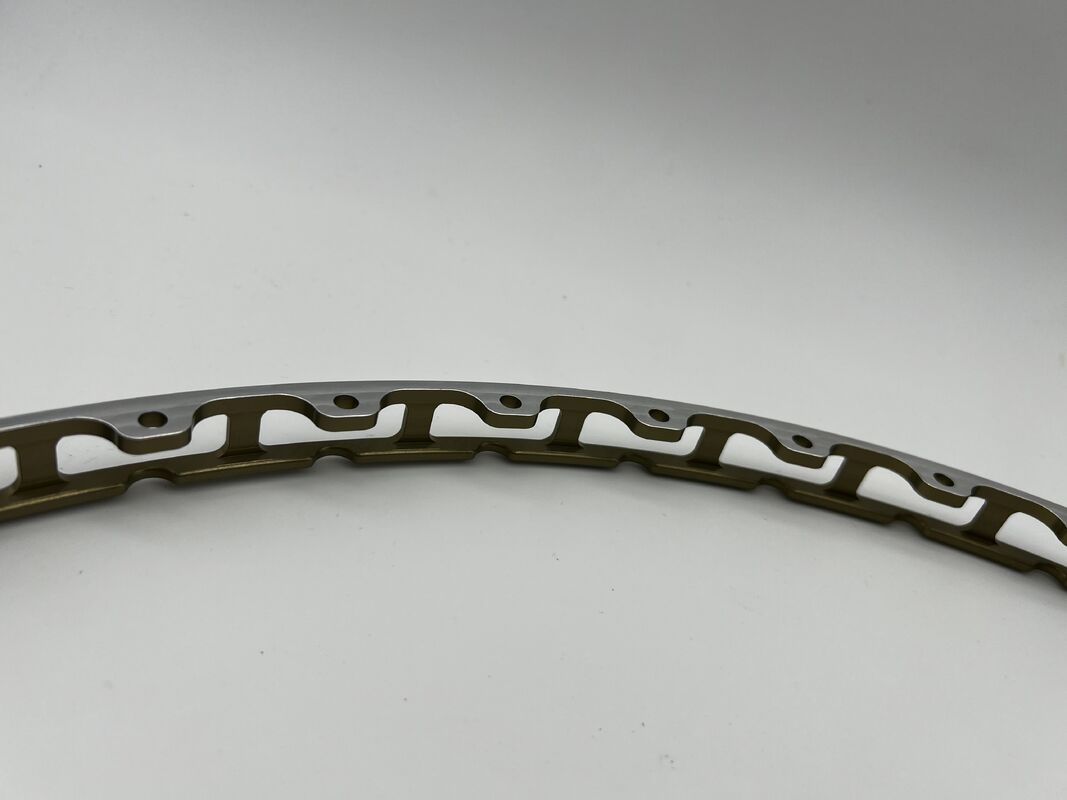

مكون من شفرة حلقية متكاملة ذات قطر كبير

هذا المتكاملة واسعة قطر حلقية الاطار هو محمل الأساسية وتحديد المواقع المكونة خصيصا لمعدات تدور صناعية، أدوات حركة كبيرة ووحدات تركيب حلقة مع معدات فحص بصريمع تصميم حفرة التثبيت المتعددة المتماثلة الدائرة الكاملة ، فإنه بمثابة مرجع التثبيت لوحدة الدوار للمعدات ، وتولي وظائف تحديد المواقع الدقيقة ،توزيع التوتر المتساوي والاتصال الختم للمكونات الحلقة الكبيرةيتكيف تماماً مع ظروف عمل الأتمتة الصناعية ذات المتطلبات العالية للكوكسيالية والسطحية العالية ، ويستخدم على نطاق واسع في سيناريوهات مثل طاولات العمل الدوارة الكبيرة ،أنظمة التفتيش البصرية الحلقة ووحدات الروبوت الصناعي الدوارة، يوفر مرجعية تركيب صلبة مستقرة وموثوق بها للمعدات الحلقة الكبيرة.

المواد الأساسية: 6061-T6 سبيكة الألومنيوم (المادة المفضلة للمكونات الحلقة الكبيرة، والتي تتكيف مع متطلبات القوة العالية والخفيفة وارتفاع التسامح الهندسي لهذا الجزء)

الأداء الرئيسي:

• قوة الشد ≥310MPa ، قوة الانسحاب ≥276MPa ، مع مقاومة ممتازة للتشوه ومقاومة للتعب ، يمكن أن تتحمل أحمالًا موحدة دائرية كاملة
• الكثافة هي فقط 2.7g / cm3، مما يقلل إلى حد كبير من حمل الثبات في نهاية الدوران من المعدات مع ضمان صلابة هيكلية، وتكييفها مع ظروف العمل عالية السرعة
• المقاومة الطبيعية للتآكل ، يمكن استخدامها لفترة طويلة دون طلاء إضافي في بيئات الإنتاج الصناعي التقليدي ،الامتثال الكامل لمعايير حماية البيئة RoHS و REACH
• استقرار أبعاد قوي للغاية ، لا وجود للانحراف أو التشوه أثناء الاستخدام الطويل الأمد ، مما يضمن استمرارية السطحية الحلزونية والتجانسية

هذا الجزء يتبنىمعالجة المواد المركبة في طاحونة CNC ذات 5 محاورعملية، قطع وتشكيل متكاملة من قضيب الألومنيوم الصلب، وتجنب تماما التسامح الهندسي المخاطر الخفية الناجمة عن لحام / التوصيل.

• العمليات الأساسية: الدوران الدقيق للدائرة الخارجية / الحفرة الداخلية ، حفر حفرة التثبيت المتماثل للدائرة الكاملة / حفرة التثبيت ، طحن الخط الحلقية ، طحن سطح المرجعية الدقيق في الطرف الآخر
• العمليات المساعدة: تشفير الخطوط العريضة ذات اللمعان العالي، إزالة الحشرة، معالجة البوليسة السطحية، ضمان عدم وجود حواف حادة وتركيز الإجهاد
• برمجة CNC الكاملة ، مصراع مرة واحدة لاستكمال معالجة الدائرة الكاملة ، وضمان اتساق المحاورية الحلزونية والسطحية والتسامحات الهندسية لكل فتحة تركيب

دقة التصنيع:

• معدل التسامح الأبعاد: ± 0.015mm، مما يتماشى بدقة مع مسافة تجميع المكونات الحلقة للمعدات
• التسامح الهندسي: مسطحة حلقة ≤0.02mm/Φ1000mm، التسامح في موقع فتحة التثبيت ≤0.02mm
• خشونة السطح: Ra≤1.6μm ، سطح مرجعية لطيفة وخالية من الحفرة في الطرف النهائي ، مما يحسن من تناسب الجمعية وتسليطها

متطلبات الاستخدام:

• يمكن أن تتكيف مع بيئة العمل الصناعية التقليدية من -20 °C ~ 85 °C ، يمكن أن تتحمل حمولة تركيب موحدة ≥ 1000N والاهتزازات عالية التردد
• لا يوجد تشوه أو تخفيف أثناء الاستخدام الطويل الأمد ، مما يضمن قوة المحورية واستقرار التشغيل للمكونات الحلقة
• تنظيف سطح مرجعية الوجه النهائي قبل التثبيت لتجنب الشوائب التي تؤثر على دقة التثبيت وأداء الختم

مع المعالجة الحرارية، التي تبنيالمعالجة بالحلول + الشيخوخة الاصطناعية (حالة T6)العملية

• الغرض الرئيسي: القضاء على الإجهاد الداخلي في المعالجة ، وتحسين قوة المواد واستقرار الأبعاد ، وتجنب الانحراف وتشوه اللحاء الحلقية ذات القطر الكبير بعد الاستخدام الطويل ،وتضمن الاتساق على المدى الطويل من السطحية والقوسية.

معالجة طلاء اللون الطبيعي، مع الاحتفاظ بالبنية المعدنية الأصلية من سبيكة الألومنيوم.

• مزايا العملية: تحسين التشطيب السطحي ومقاومة الارتداء ، وتحسين نسيج المظهر ، وتعزيز أداء الختم لسطح مرجعية الوجه النهائي ،تسهيل وضع الجمع داخل المعدات، تلبي بالكامل متطلبات حماية البيئة، ويمكن استخدامها مباشرة دون طلاء إضافي.

تنفيذ نظام كامل لمراقبة الجودة في الحلقة المغلقة، بما يتماشى بدقة مع معايير الجودة ISO9001:

• المواد الخام الواردة: فحص المواد الطيفية لضمان تلبية تركيب سبيكة 6061-T6 والأداء الميكانيكي للمعايير
• عملية المعالجة: فحص 100 ٪ للتسامح الهندسي ، مع التركيز على مراقبة السطحية الحلقة والتكافلية ودقة ثقب التثبيت
• فحص المنتج النهائي: فحص عيوب المظهر، فحص كامل الأبعاد، اختبار السطحية/التجانسية، تقرير فحص قابل للتتبع لكل دفعة
• قبل التسليم: فحص النظافة لضمان عدم وجود شظايا الحديد والشوائب على الوجه النهائي والثقوب المطوية ، بما يلبي متطلبات التجميع الدقيق
