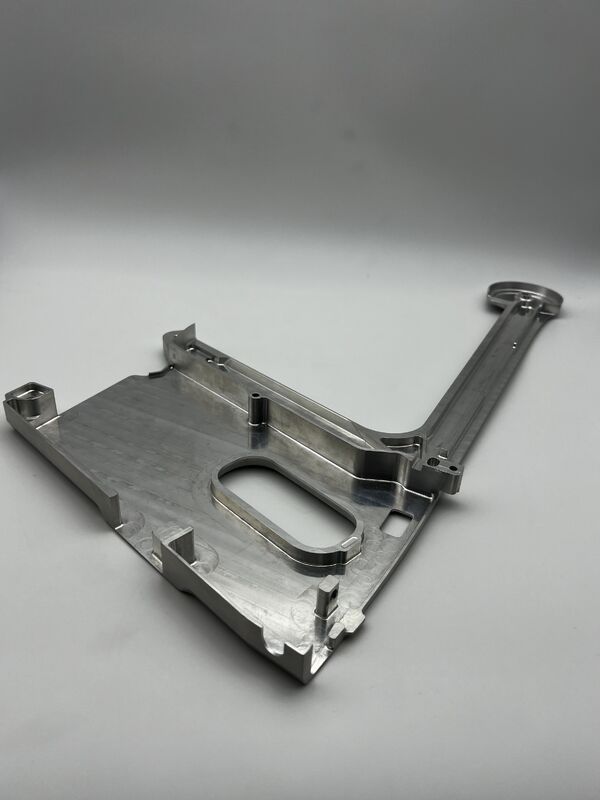

لوحة قاعدة ألومنيوم طويلة ناتئة مدمجة على شكل حرف L

تعتبر لوحة القاعدة المصنوعة من الألومنيوم الطويلة الكابولية المدمجة على شكل حرف L مكونًا مرجعيًا أساسيًا للحمل والتركيب مخصصًا لهامعدات متعددة المحطات في خطوط الإنتاج الآلية، ووحدات السفر الطويلة للأجهزة الدقيقة، ومنصات التركيب النهائية للروبوتات الصناعية. مع الهيكل المتكامل للمنصة الرئيسية والكابولي الطويل، فهو بمثابة مرجع التركيب داخل المعدات، حيث يقوم بوظائف تحديد الموقع الدقيق والدعم الصلب والتوجيه الخطي لوحدات التحكم والمحركات والأدوات النهائية. إنه يتكيف بشكل مثالي مع ظروف عمل الأتمتة الصناعية مع السفر الطويل والتوازي العالي والحمل العالي، ويستخدم على نطاق واسع في سيناريوهات مثل خطوط الاختبار الآلية وإطارات الأدوات الدقيقة ووحدات الحركة متعددة المحاور، مما يوفر مرجع تركيب ثابت وموثوق به للمعدات متعددة المحطات.

المواد الأساسية: سبائك الألومنيوم 6061-T6 (المادة المفضلة للأجزاء الهيكلية للمعدات الصناعية، والتكيف مع متطلبات الصلابة العالية والخفيفة الوزن والطويلة لهذا الجزء)

الأداء الرئيسي:

• قوة الشد ≥310MPa، قوة الخضوع ≥276MPa، مع مقاومة انحناء ممتازة ومقاومة التعب، يمكن أن تتحمل الأحمال المركزة في نهاية الكابولي الطويل
• تبلغ الكثافة 2.7 جم/سم مكعب فقط، مما يقلل بشكل كبير من حمل القصور الذاتي للطرف المتحرك للمعدات مع ضمان الصلابة الهيكلية، والتكيف مع ظروف الحركة عالية السرعة
• مقاومة طبيعية للتآكل، يمكن استخدامها لفترة طويلة دون طلاء إضافي في بيئات الإنتاج الصناعي التقليدية، مما يتوافق تمامًا مع معايير حماية البيئة RoHS وREACH
• ثبات أبعاد قوي للغاية، لا يوجد اعوجاج أو تشوه أثناء الاستخدام طويل الأمد، مما يضمن اتساق استقامة الكابولي ومرجع التركيب

يعتمد هذا الجزءطحن دقيق عالي السرعة باستخدام الحاسب الآلي ذو 5 محاورعملية القطع والتشكيل بشكل متكامل من شريط الألمنيوم الصلب، مع تجنب الخطر الخفي لصلابة الكابولي الناتج عن اللحام/الربط تمامًا.

• العمليات الأساسية: الطحن الدقيق للسطح المرجعي للمنصة الرئيسية، والتشكيل المتكامل للكابولي الطويل، وفتحة التثبيت عالية الدقة/معالجة ما بعد تحديد الموقع، وتشكيل ملامح ذات شكل خاص وأخاديد توجيهية
• العمليات المساعدة: تشطيب كفاف عالي اللمعان، إزالة الأزيز، معالجة السطح بالفرشاة، مما يضمن عدم وجود حواف حادة وتركيز الضغط
• برمجة CNC كاملة، تثبيت لمرة واحدة لإكمال المعالجة الكاملة، مما يضمن اتساق استقامة المنصة الرئيسية والتسامح الكابولي والهندسي لفتحات التثبيت

دقة الآلات:

• تفاوت الأبعاد: ±0.015 مم، يتوافق بدقة مع خلوص التجميع لوحدات المعدات
• التسامح الهندسي: استقامة الكابول ≥0.02 مم/500 مم، محورية فتحة التثبيت ≥0.02 مم
• خشونة السطح: Ra<1.6μm، سطح مرجعي أملس وخالي من الاختباء، مما يحسن ملاءمة التجميع

متطلبات الاستخدام:

• التكيف مع بيئة العمل الصناعية التقليدية التي تتراوح من -20 درجة مئوية إلى 85 درجة مئوية، ويمكن أن تتحمل الحمل المركز ≥500 نيوتن في نهاية الكابولي والاهتزاز عالي التردد
• لا يوجد تشوه أو ارتخاء أثناء الاستخدام طويل الأمد، مما يضمن دقة تحديد المواقع واستقرار تشغيل وحدات المعدات
• قم بتنظيف السطح المرجعي قبل التثبيت لتجنب الشوائب التي تؤثر على دقة التثبيت وصلابة الكابول

مع المعالجة الحرارية، اعتمادالعلاج بالمحلول + الشيخوخة الاصطناعية (حالة T6)عملية.

• الغرض الأساسي: القضاء على الإجهاد الداخلي أثناء المعالجة، وتحسين قوة المواد واستقرار الأبعاد، وتجنب التواء وتشوه الكابولي الطويل بعد الاستخدام طويل الأمد، وضمان الاتساق طويل المدى للاستقامة ومرجع التركيب.

معالجة بالفرشاة بالألوان الطبيعيةمع الاحتفاظ بالملمس المعدني الأصلي لسبائك الألومنيوم.

• مزايا العملية: تحسين مقاومة تآكل السطح ومقاومة الخدش، وتحسين نسيج المظهر، وتعزيز خاصية مقاومة الانزلاق للسطح المرجعي المتصاعد، وتسهيل وضع التجميع داخل الجهاز، وتلبية متطلبات حماية البيئة بالكامل، ويمكن استخدامها مباشرة بدون طلاء إضافي.

تنفيذ نظام مراقبة الجودة ذو الحلقة المغلقة كامل العملية، مع الالتزام الصارم بمعايير الجودة ISO9001:

• المواد الخام الواردة: فحص المواد الطيفية لضمان توافق تركيبة سبيكة 6061-T6 والأداء الميكانيكي مع المعايير
• عملية المعالجة: فحص التسامح الهندسي بنسبة 100%، مع التركيز على مراقبة استقامة الكابول ودقة فتحة التثبيت
• فحص المنتج النهائي: فحص عيوب المظهر، فحص الأبعاد الكاملة، اختبار الاستقامة، تقرير فحص يمكن تتبعه لكل دفعة
• ما قبل التسليم: فحص النظافة لضمان عدم وجود رقائق حديدية وشوائب على السطح المرجعي والثقوب الملولبة، وتلبية متطلبات التجميع الدقيقة
